Комплексы промышленной
безопасности (КПБ) «Карат-ПГИ-С»

ПРЕДНАЗНАЧЕНЫ ДЛЯ:

▪ оснащения промышленных объектов;

▪ сбора информации с измерительных приборов газового анализа о концентрации горючих, токсичных, других опасных газов и другой информации;

▪ формирования цифровой информации о статусах подключенного к КПБ оборудования, датчиков и извещателей для транспортировки данных по интерфейсным каналам связи на автоматизированные рабочие места (АРМ) оператора, оперативным службам и другим системам (при необходимости)
background
Принцип построения КПБ «Карат-ПГИ-С»:

В КПБ предусмотрен блочный принцип построения, подразумевающий наличие сменных блоков, выполняющих свои функции. КПБ состоит из следующих частей:

-измерительная газоаналитическая;

-информационно-управляющая.

Измерительная газоаналитическая часть (блок первичных преобразований – БПП) состоит из сертифицированных измерительных приборов, которые образуют измерительный канал (максимальное количество БПП – 256 шт). Производит измерения горючих, токсичных и других опасных газов и осуществляет передачу информации об их концентрации в информационно-управляющую часть (блок вторичных преобразований - БВП).

Использование новейшего полупроводникового микроэлектромеханического сенсора
(MEMS) в датчиках газового анализа

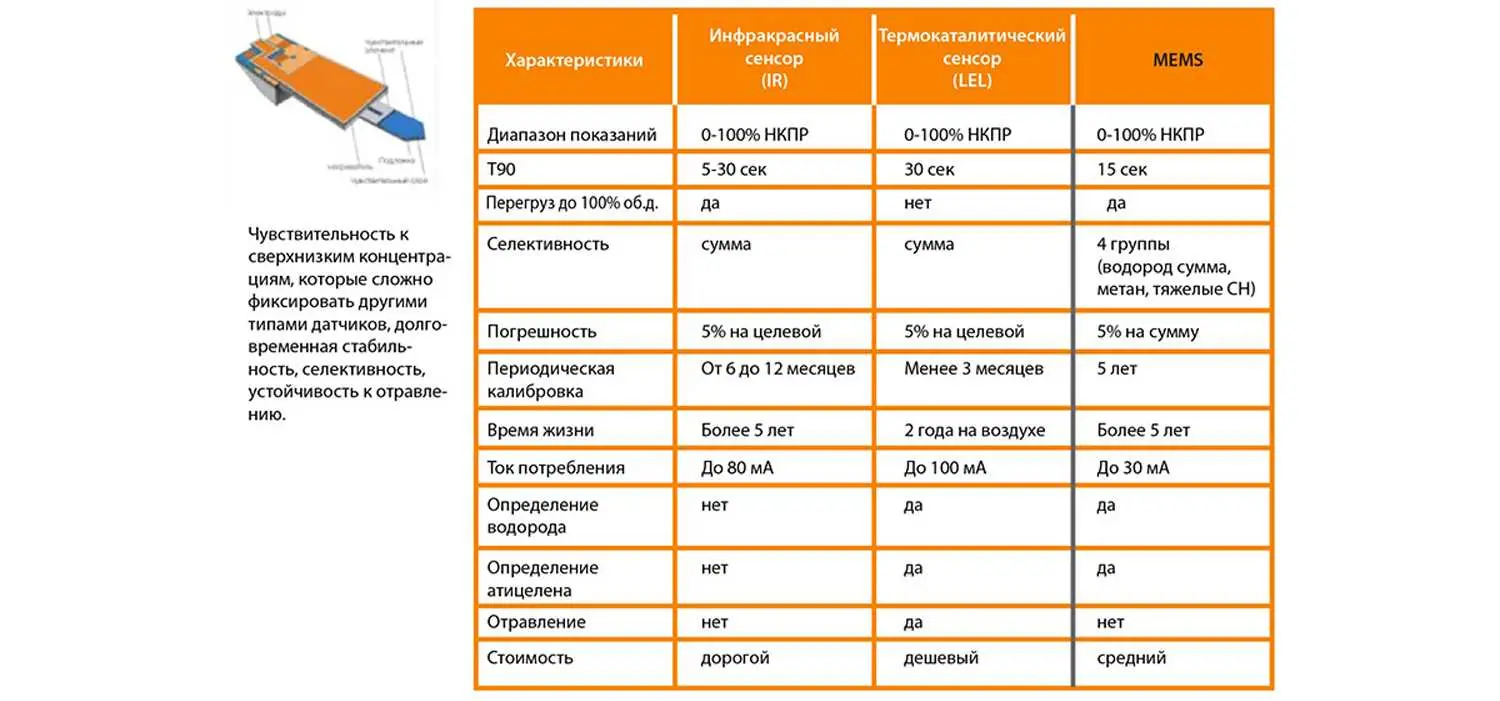

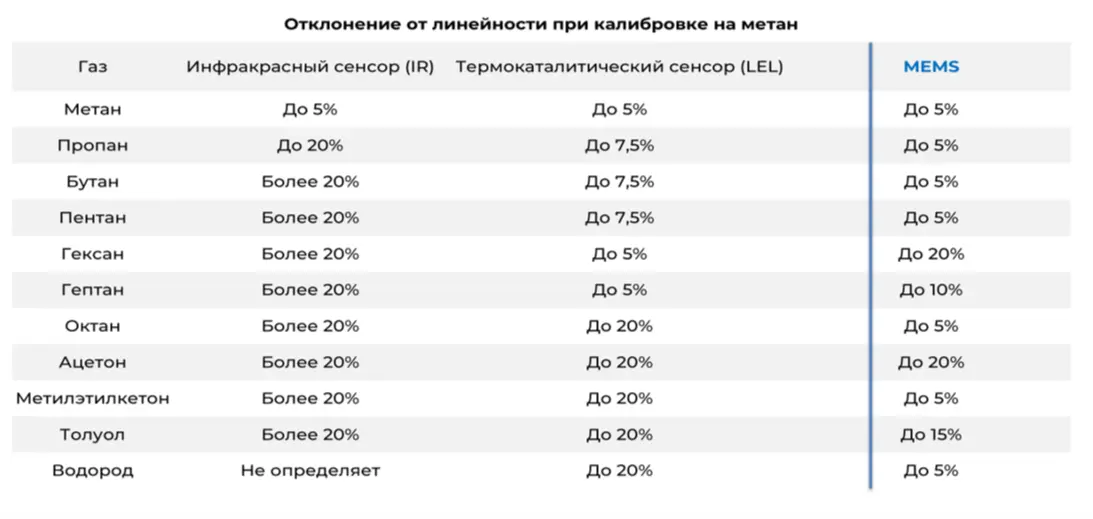

Преимущества полупроводникового микроэлектромеханического сенсора (MEMS)

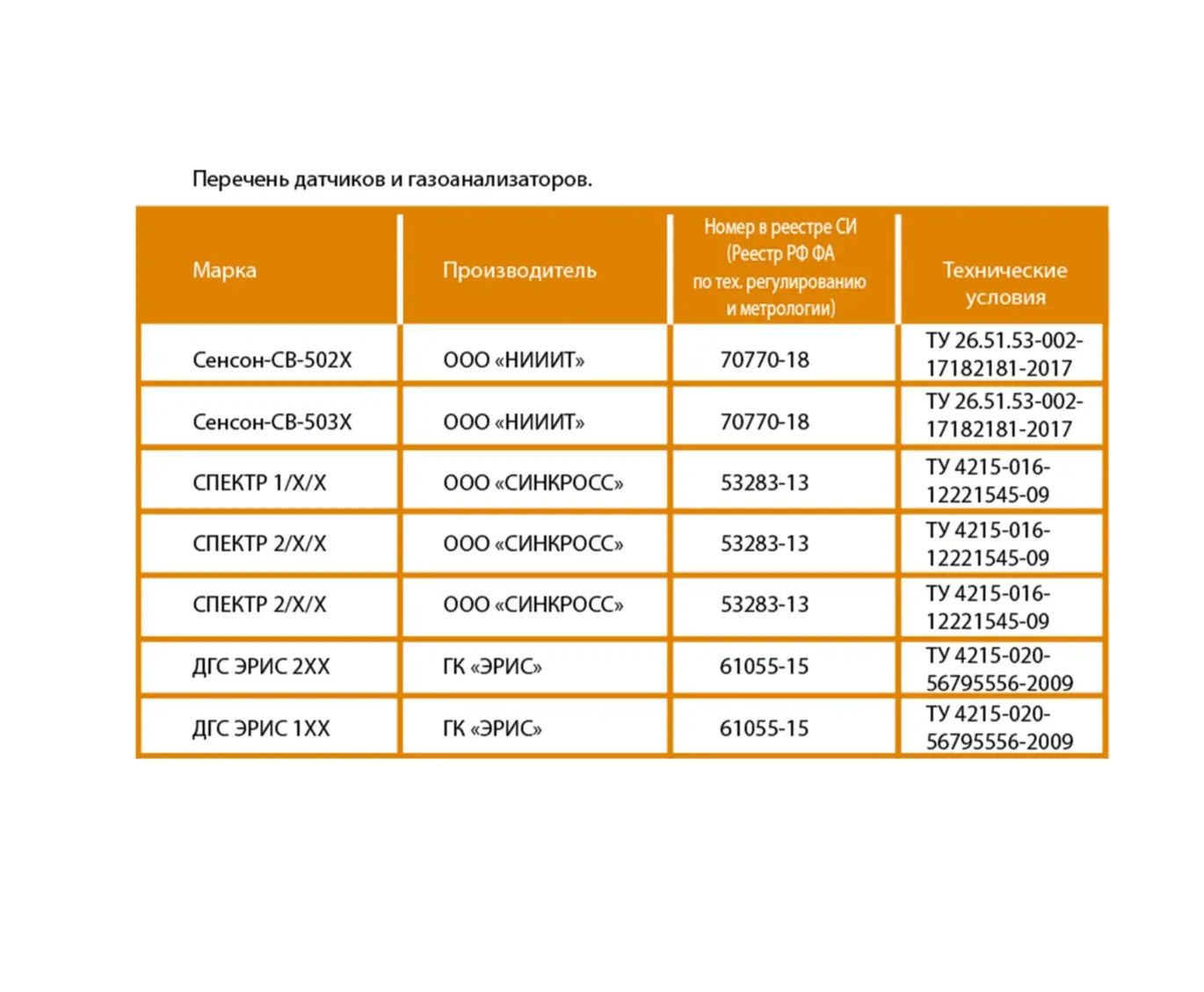

Датчики газового анализа, применяемые в КПБ «КАРАТ-ПГИ-С»

Первичными измерительными устройствами, применяемыми в КПБ, являются блоки первичных преобразований (БПП). В качестве БПП могут быть использованы датчики и газоанализаторы, указанные в таблице, где Х – число или буква латинского алфавита, указывающие конкретную модель и исполнение из линейки продукции завода-изготовителя.
* Возможны к использованию и другие датчики с аналогичными параметрами, имеющие свидетельство СИ
background

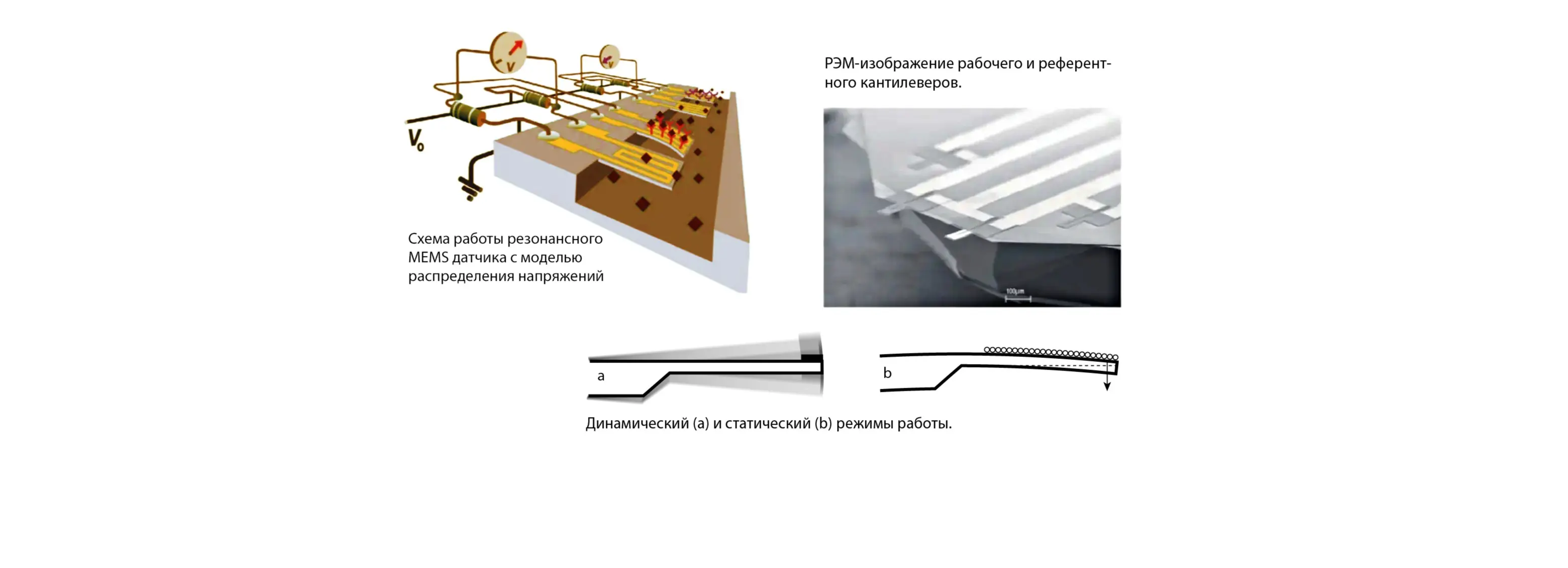

Принцип работы полупроводникового микроэлектромеханического сенсора
(MEMS)

background
Информационно-управляющая часть состоит из модулей обработки информации и модулей управления выходными сигналами. БВП выполняет следующие функции:
•интеллектуальная обработка полученных данных;
•регистрация произведенных измерений и событий;
•формирование управляющих сигналов светосигнальной арматурой;
•формирование управляющих сигналов системами вентиляции;
•формирование управляющих сигналов технологическим оборудованием;
•формирование сигналов технологических и аварийных блокировок;
•формирование и отображение видеографической информации о состоянии и измерениях БПП;
•формирование и отображение видеографической информации о состоянии подключенных к БВП постов управления и светосигнальной арматуры;
•формирование цифровой информации о статусах подключенного к БВП оборудования, датчиков и результатах измерения датчиков газового анализа для транспортировки данных по интерфейсным каналам связи на автоматизированные рабочие места оператора;
•архивирование данных измерения (трендов);
•архивирование данных о зарегистрированных событиях и авариях;
•формирование и трансляция вышеперечисленных данных по интерфейсу RS485;
•формирование и трансляция вышеперечисленных данных по интерфейсу САN;
•формирование и трансляция вышеперечисленных данных по интерфейсу Ethernet.
Информационно-управляющая часть КПБ «КАРАТ-ПГИ-С» (БВП)
Состав БВП КПБ «КАРАТ-ПГИ-С»
Информационно-управляющая часть (блок вторичных преобразований  - БВП) состоит из модулей обработки информации и модулей управления выходными сигналами. В БВП в качестве модулей обработки информации и модулей управления выходными сигналами, в зависимости от исполнения КПБ, могут быть применены контроллеры, регистраторы и видеорегистраторы

Возможно использование и других устройств с аналогичными параметрами, имеющих свидетельство СИ
background
Интеллектуальная обработка полученных данных;
Формирование управляющих сигналов системами вентиляции;
Формирование управляющих сигналов технологическим оборудованием;
Формирование сигналов технологических и аварийных блокировок;
Наработка на отказ датчика газового анализа – 20 лет;
Срок службы датчика газового анализа (час) – 100 000 часов;
Наличие самодиагностики сенсора датчика газового анализа;
Возможность установки 4-х кабельных вводов у датчика газового анализа;
Наличие у датчика газового анализа разъёма для подключения HART-коммуникатора во взрывоопасной зоне;
Наличие интерфейса Bluetooth для настройки датчиков газового анализа;
Наличие мобильного приложения для настройки датчиков газового анализа.
Преимущества КПБ «КАРАТ-ПГИ-С»
